實驗室LY型搖床
產品的用途和特點:
LY搖床是供實驗室開展礦石可選性研究,實驗和小型選廠等進行重力選礦常用設備,適用于細粒和微細粒稀有金屬、黑色金屬、 有色金屬、貴重金屬等礦石和煤的選別。該設備單獨選礦作業,也可與跳汰機，螺旋選礦機,離心選礦機等其它選礦設備配合使用。
該設備依據入選礦物比重差和在往復不對稱運動并呈傾斜的床面橫向水流中的分層性能進行選別。具有不同比重礦物在床面上分帶明顯，操作和調節方便等特點。搖床面結構有礦砂和礦泥,床面玻璃鋼材質。
產品結構及材質:
本搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。
床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉,搖桿隨之作上、下運動，搖桿向下運動時,肘板推動后軸和往復桿向后移動,彈簧受到壓縮。床面是通過聯動座和往復桿相連的,所以此時亦使床面作后退運動，當搖桿向上運動時,由于受到彈簧的伸張力推動,床面隨之向前運動。

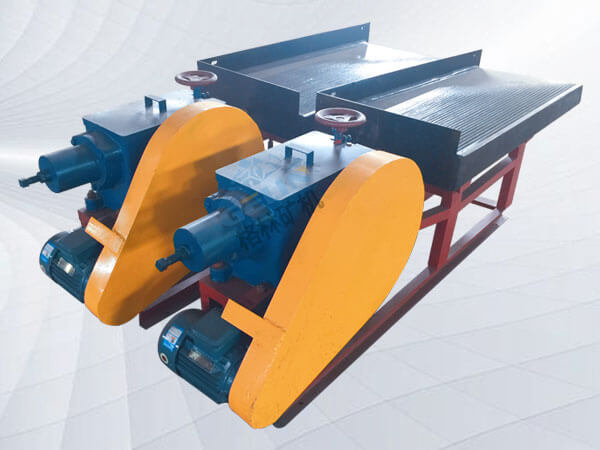

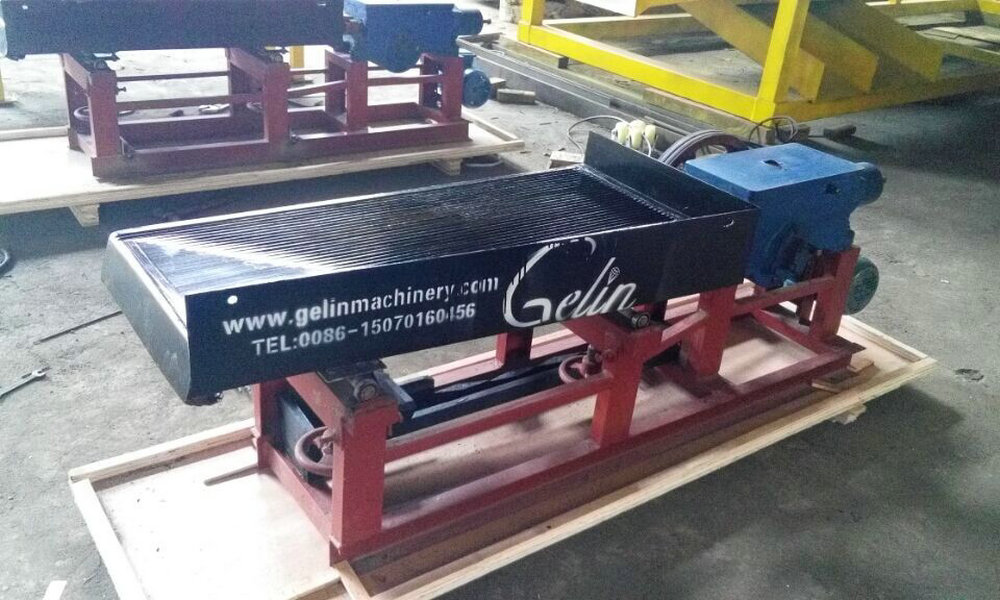

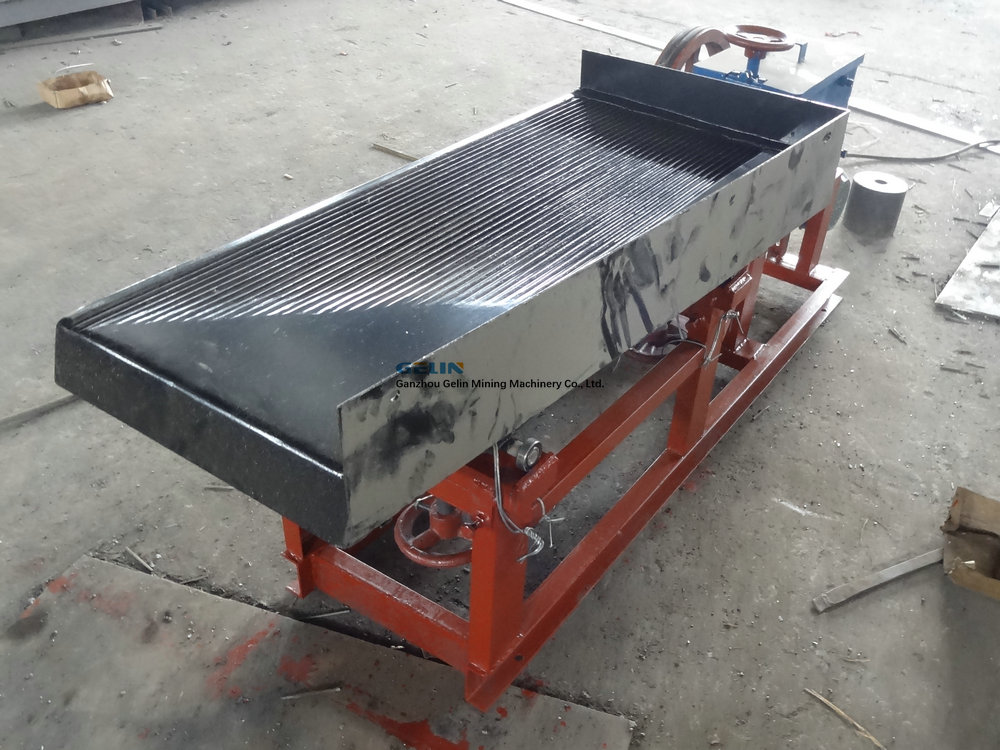

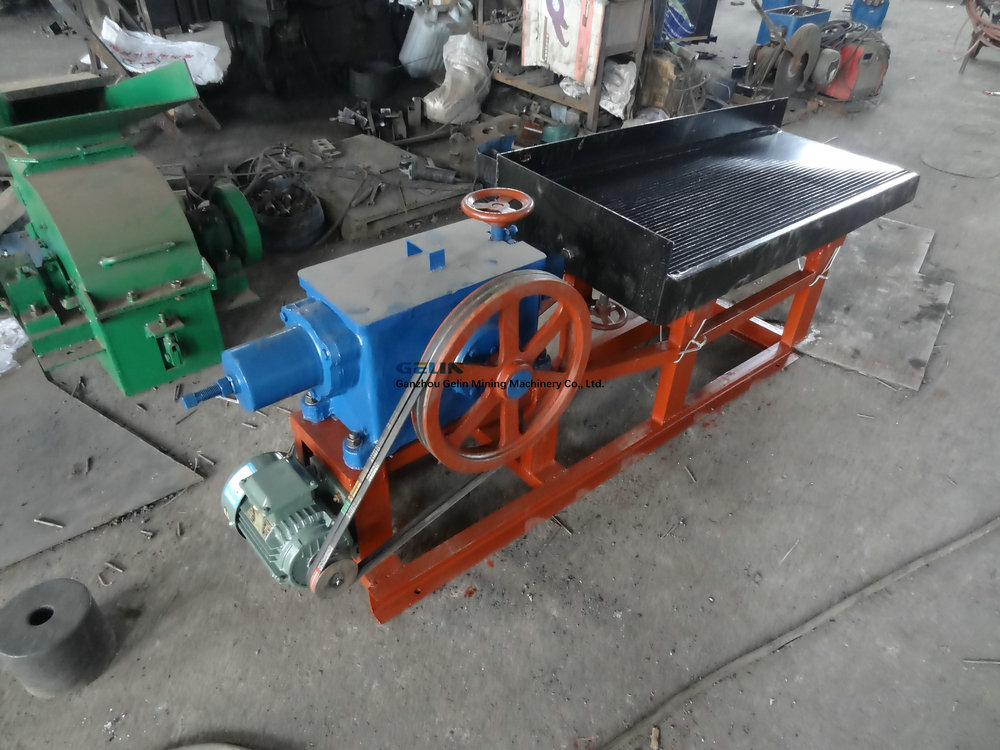

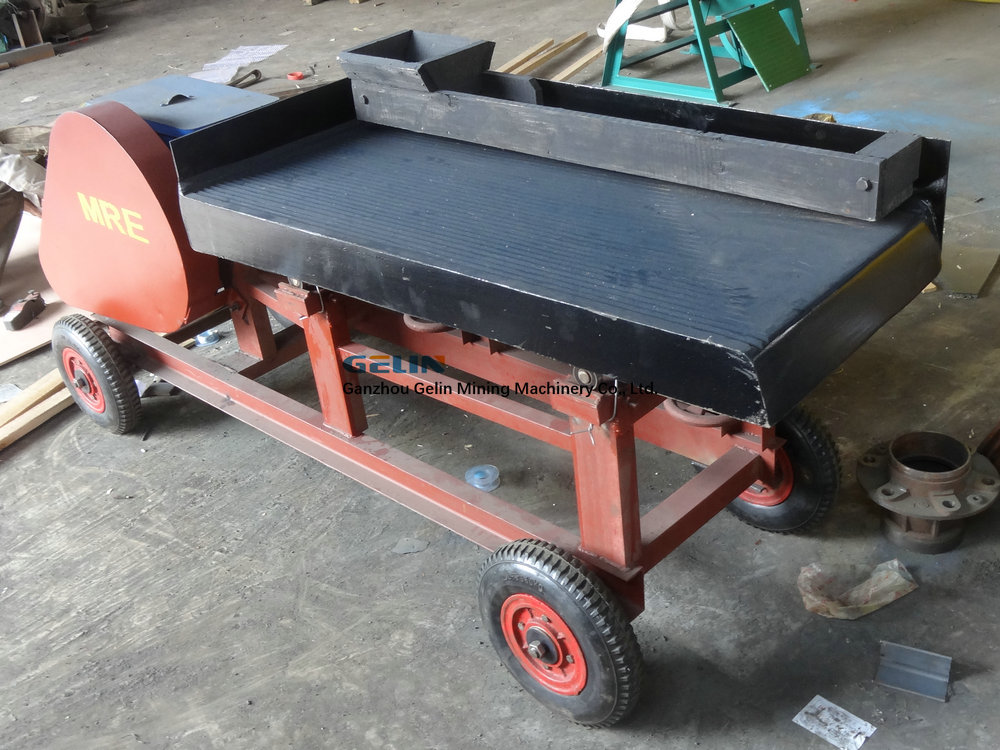

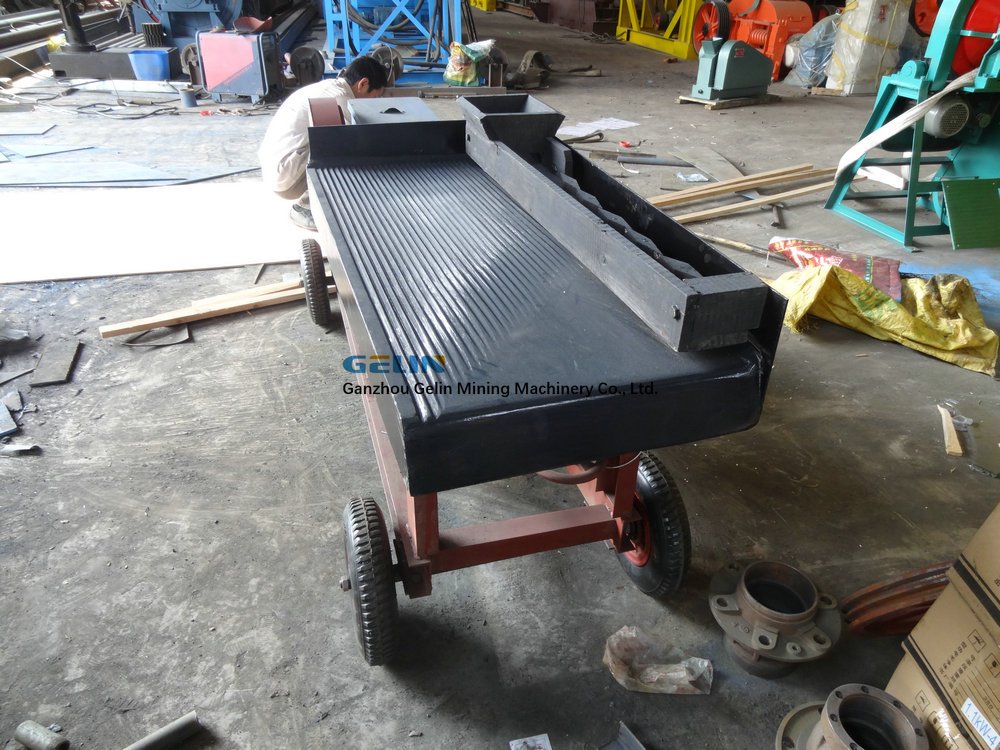

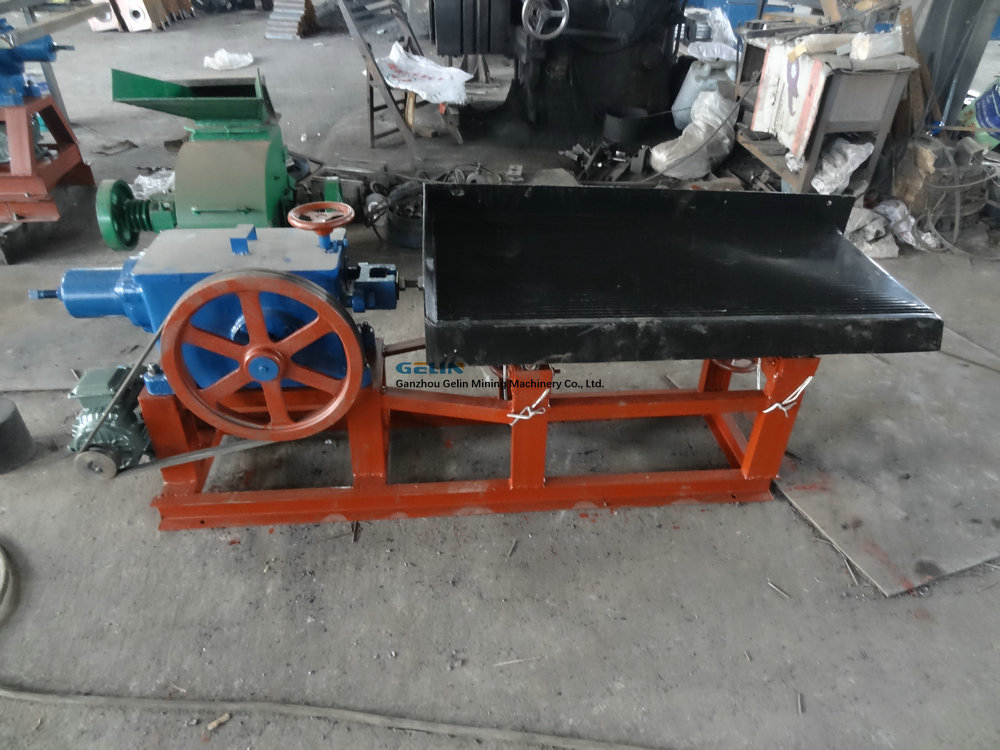

產品圖片：
產品規格及技術參數:
| 參數/型號 | LY-4.08平方米 | LY-1.95平方米 | LY-0.5平方米 | |
| 床面尺寸 | 3000x1620x1360 | 2100x1050x850 | 1100x500x430 | |
| 沖程 | 6-30 | 12-28 | 9-17 | |
| 沖次(次/分) | 210-320 | 250-450 | 280-460 | |
| 橫向坡度 | 0-10 | 0-8 | 0-10 | |
| 給礦粒度 | 礦砂床面 | <2 | <2 | <2 |
| 礦泥床面 | <0.074 | <0.074 | <0.074 | |
| 給礦濃度 | 10-30 | 10-30 | 10-30 | |
| 處理量(噸/臺、h) | 礦砂 | 0.7-1.5 | 0.4-0.8 | 0.1-0.2 |
| 礦泥 | 0.4-1 | 0.3-0.5 | 0.05-0.1 | |
| 耗水量(噸/臺、h) | 0.3-1.5 | 0.2-1 | 0.1-0.5 | |
| 電動機 | 型號 | Y100L-4 | Y90L-4 | Y90L-4 |
| 功率 | 1.1 | 1.1 | 1.1 | |
| 轉速 | 1400 | 1400 | 1400 | |
| 外型尺寸 | 4075x1650x800 | 3040x1050x780 | 1530x600x670 | |
| 皮芾 | A-1033 | B-2007 | A-1245 | |
| 搖床面重量 | 270 | 180 | 50 | |
| 總重量 | 650 | 450 | 150 | |
