6-S玻璃鋼搖床原理及介紹?
2020-05-18 15:32

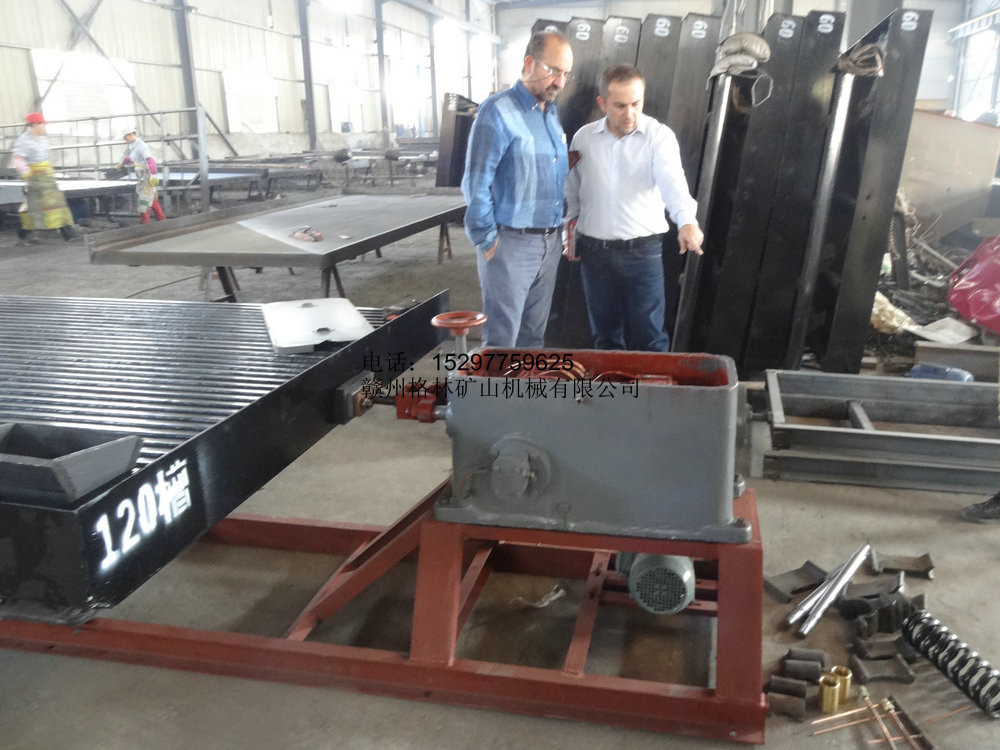

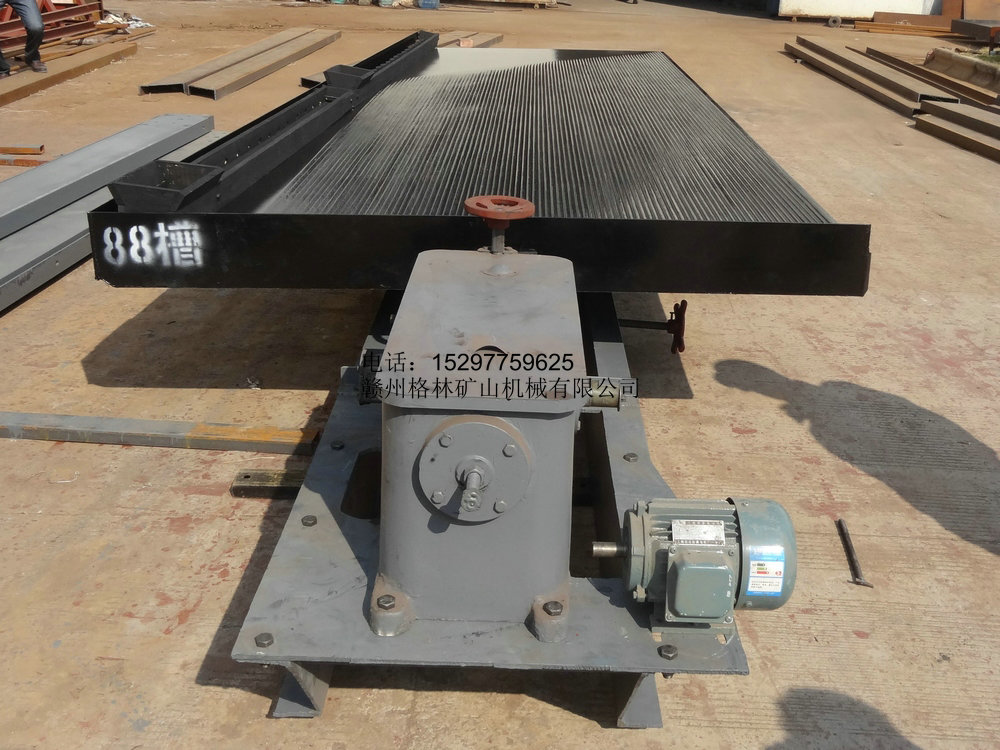

一、6-S搖床簡介
這種搖床又稱衡陽式搖床，采用偏心連桿式床頭。轉動手輪，上下移動滑塊4可以調節沖程。沖次則須借改變皮帶輪調節。操作中應旋緊彈簧，不使肘板發生撞擊。
支承裝置和調坡機構安裝在機架上。床面支撐在4塊板形搖動桿上，可使床面運動呈一定的弧線，有助于床面上礦砂的運搬。支撐桿的座槽用夾持槽鋼固定在調節座板上，后者再座落在鞍形座上。轉動手輪，通過調節絲桿使調節座板在鞍形座上回轉，即可調節床面傾角。這種調坡不影響床面拉桿的空間軸線位置，稱為定軸式調坡機構。調坡范圍較大。達0～10。調坡后仍可保持床面運行平穩。
6一S搖床適合選別礦砂，但亦可選別礦泥。操作調節容易。
彈簧安裝在搖床頭內，結構緊湊，但搖床頭的安裝精度要求較高，床頭結構比較復雜，易磨損件多。改進的搖床頭是在箱體外面偏心軸末端．安裝一個小齒輪油泵，送油到各摩擦點潤滑，并可避免傳動箱內因裝油多而漏油。
6-S搖床有礦砂和礦泥兩種床面。礦砂床面的床條斷面為矩形，寬7毫米，每隔3根低床夾1根高床條，高床條在傳動端的高度：由給礦槽向下依次是8、8．5、9、9．5、10、10．5、11、11．5、12、13和18毫米共11種尺寸。高床條11根，低床條35根，共46根，在。末端沿兩條斜線尖滅，尖滅角40
6一s礦泥床面斷面為三角形，每隔11根低床條有1根高床條，-高床條底面寬，在尾礦側邊緣1根為25毫米，其余4根為25毫米，高度自給礦槽以下分別為5．1、6．9、8．6、10．4和12毫米。底床條底寬6毫米，在傳動端高1．6毫米，在精礦端沿1斜線尖滅，尖滅角為30
