鋸齒波跳汰機
產品概況:
鋸齒波跳汰機是重力選礦設備。由于它處理能力大,選別粒度范圍廣, 回收率較好,故廣泛應用于選別砂金.錫、鎢、鉛、鋅、銻、錳、金剛石、鐵礦等有色冶金礦山和采金船上。

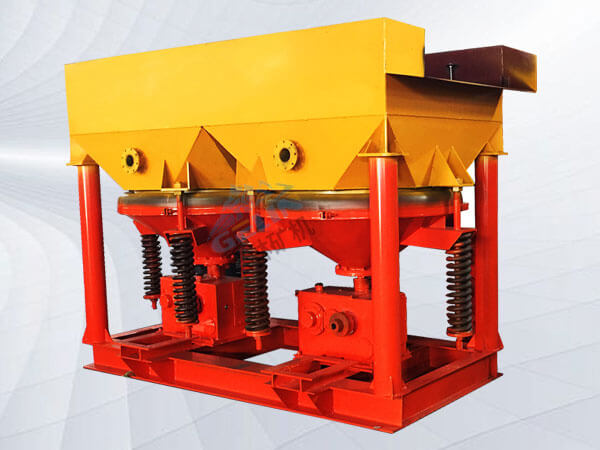

鋸齒波跳汰機示意圖：
1-選礦槽體部分; 2-橡膠隔膜部分; 3-錐斗部分; 4-電磁調速電機部分;
5-凸輪箱部分; 6-補給水管法蘭; 7-篩網; 8-給礦槽
（2）型式鋸齒波跳汰機按補給水管法蘭的安裝位置分左、右式兩種。站在給礦槽端,向排礦口看,補給水管在左邊為左式，反之為右式。

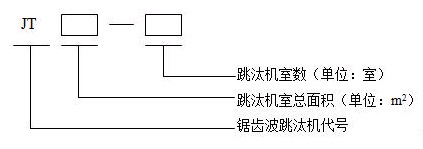

(3 )型號鋸齒波跳汰機型號以鋸齒波跳汰機、選礦室面積、室數代號等組成,其型號說明如下:

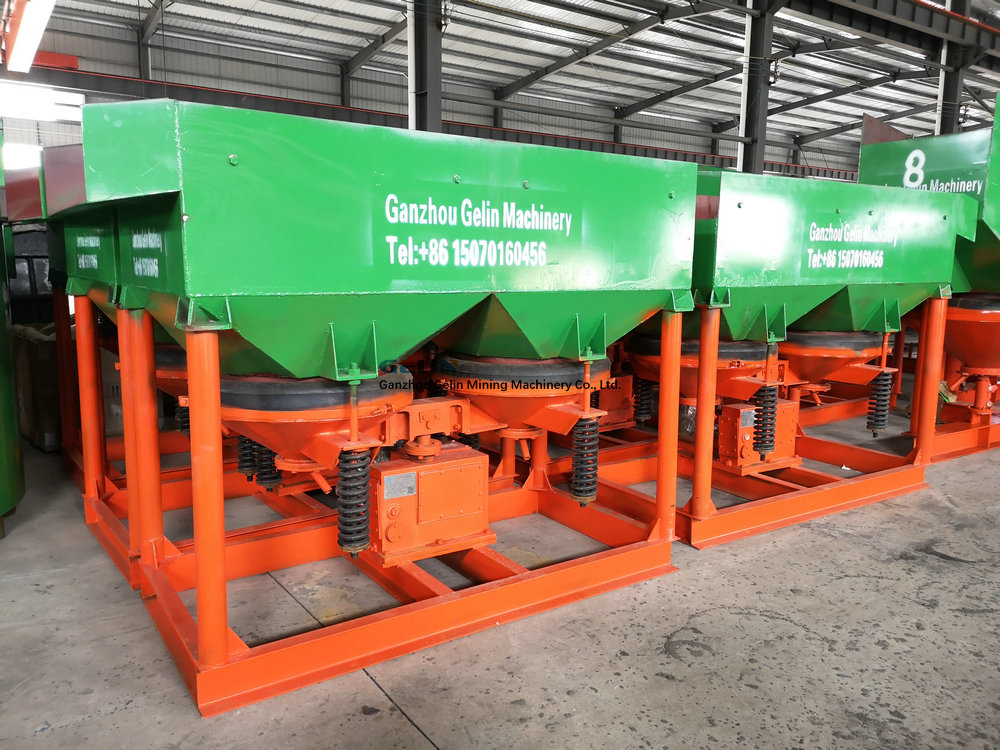

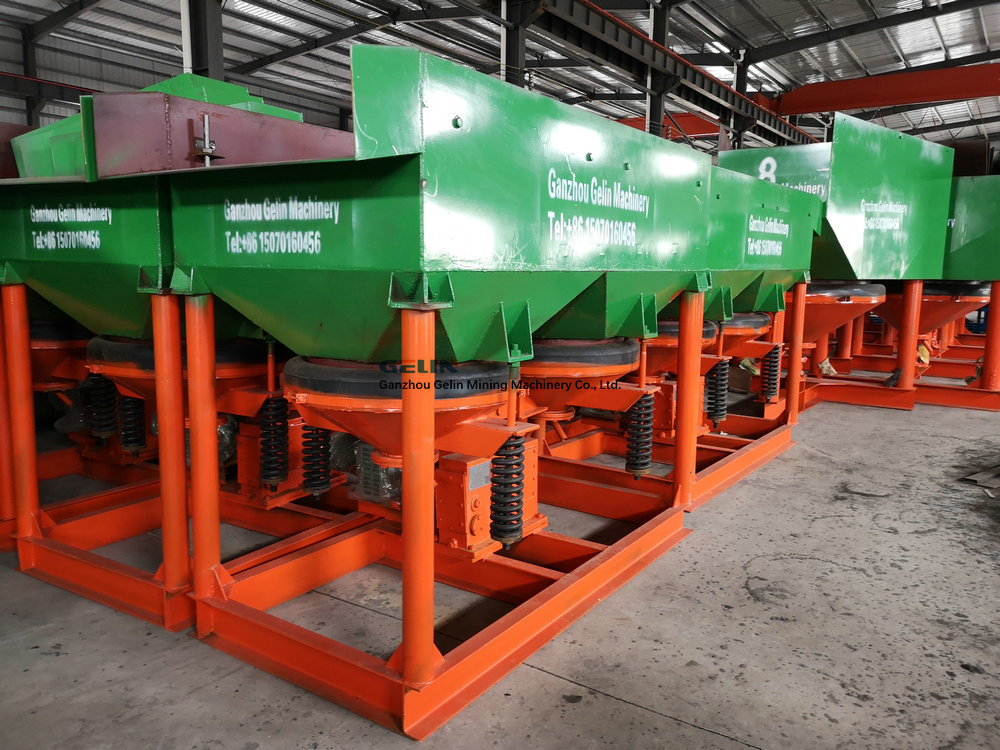

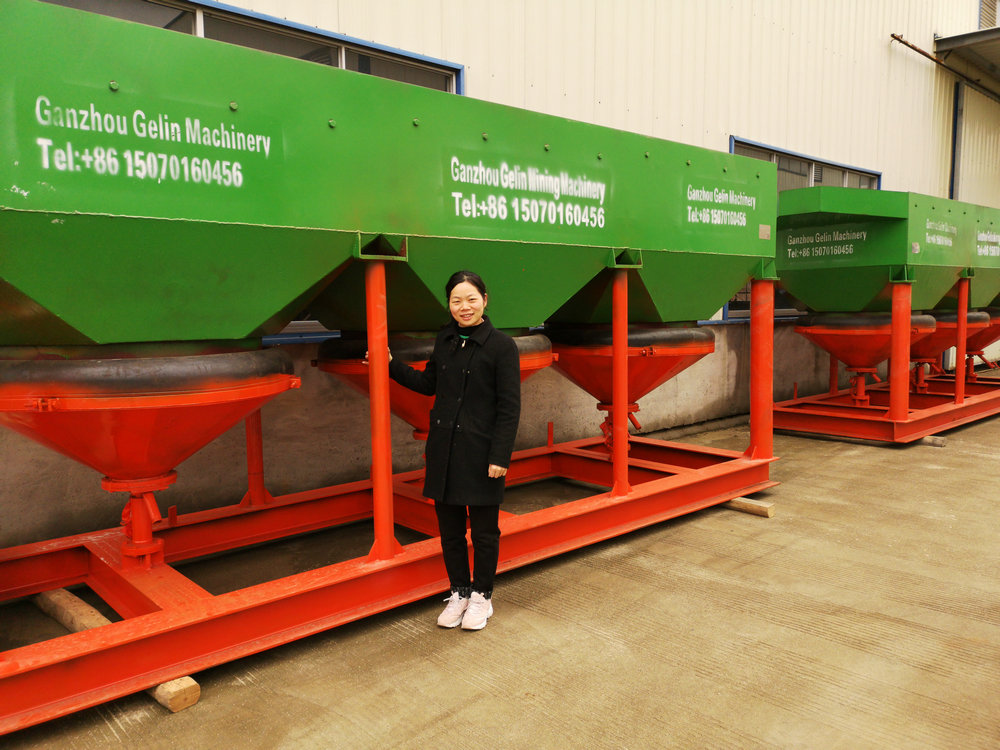

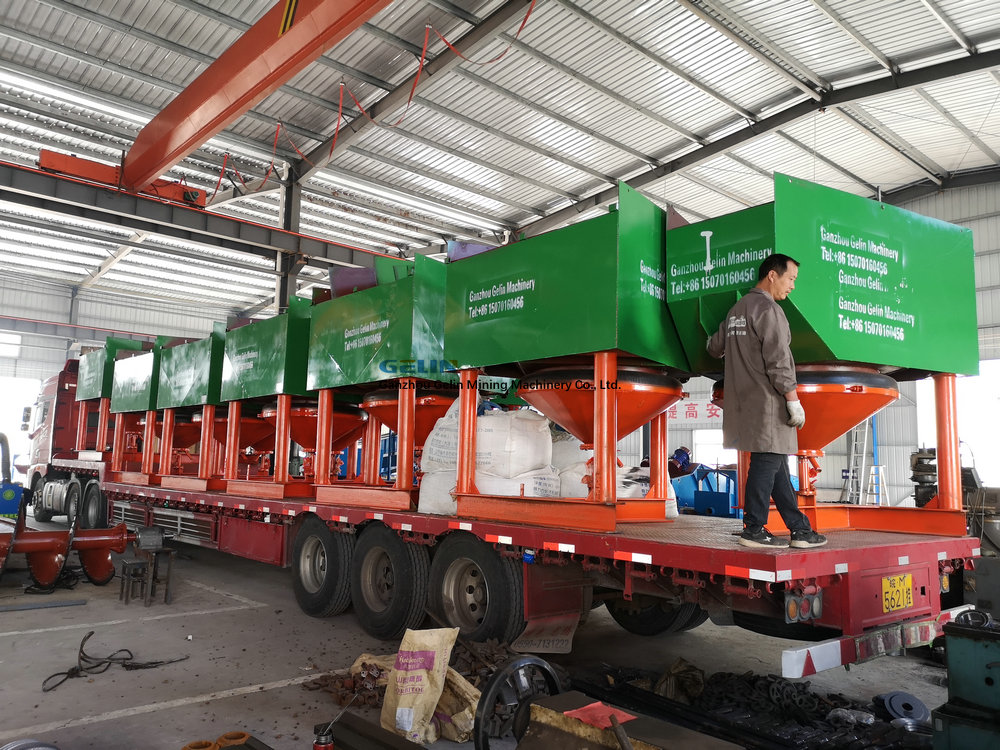

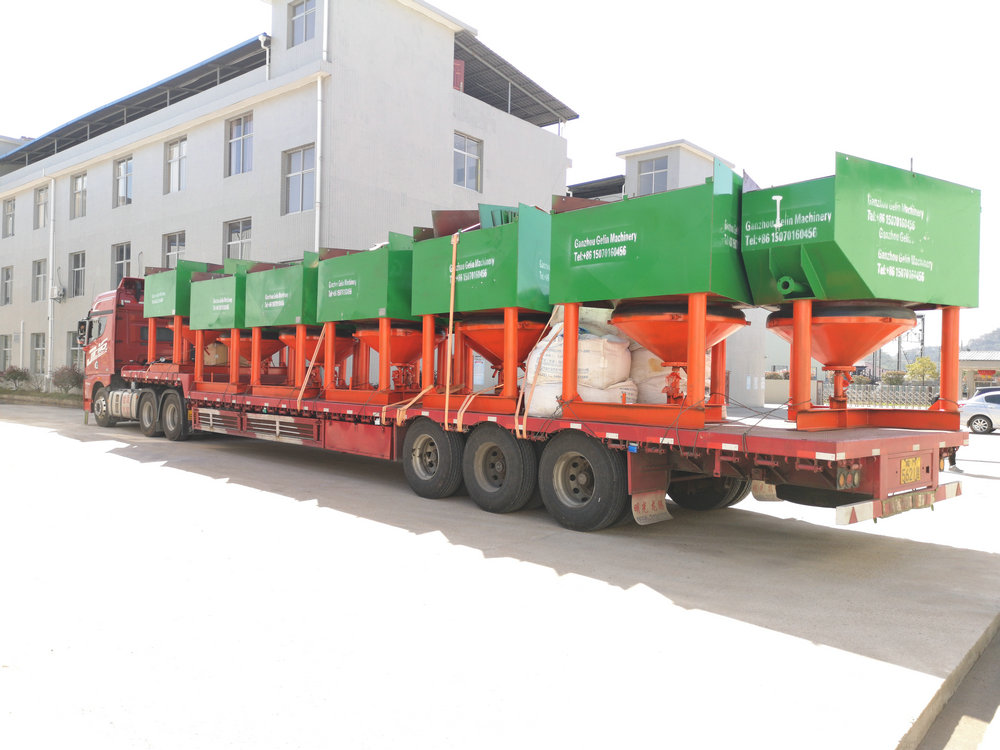

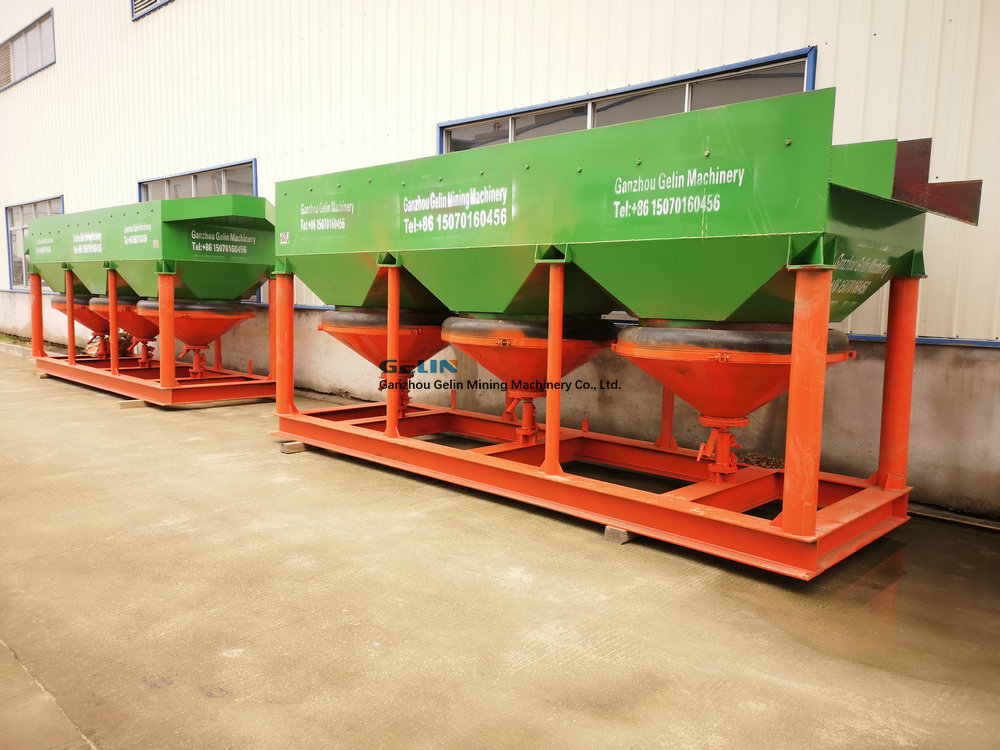

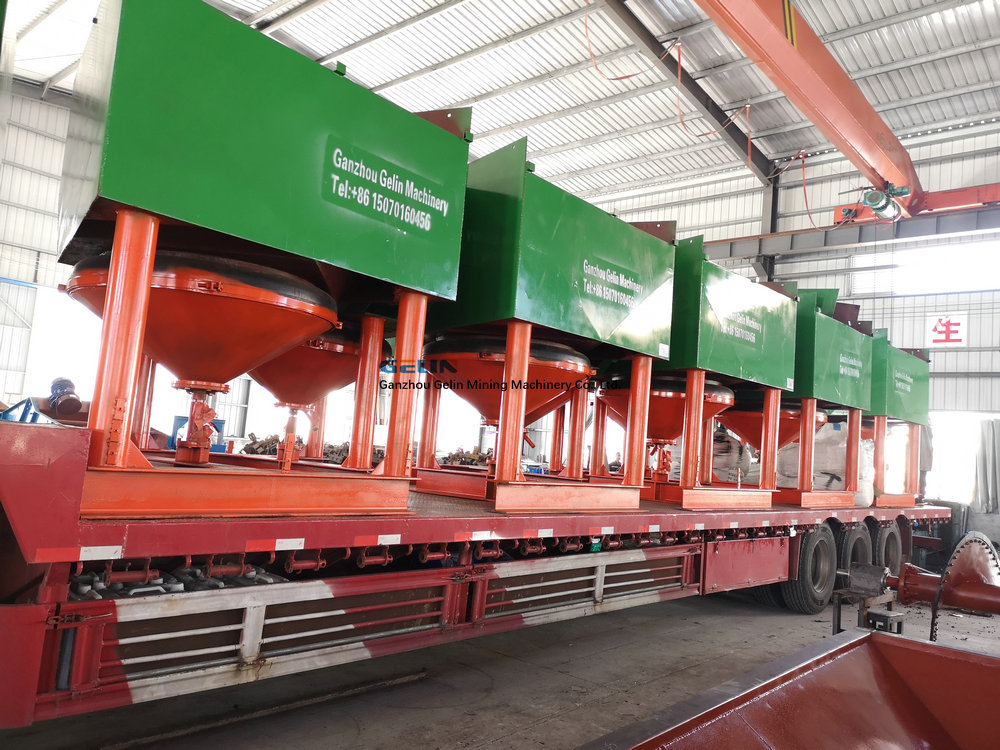

產品圖片：
產品規格及技術參數：
| 項目 | 跳汰室 | 隔膜 | 給礦粒度mm | 篩下補給水量 m3/噸礦 | 補給水壓力Mpa | 處理量t/h | 電機功率kw | 外形尺寸mm | 重量kg | 備注 | ||
| 參數 | ||||||||||||
| 型號 | 形狀 | 面積m2 | 沖程mm | 沖次 次/min | ||||||||
| JT0.57-1 | 梯形 | 0.57 | （M12凸輪）8.5-12 | 80-180 | <6 | 1-2 | ≥0.05 | 1.5-3 | 1.5 | 1550X780X1530 | 610 | |
| JT1-1 | 梯形 | 1.04 | （M17凸輪）10-17 | <10 | 2-3 | 2.5-5 | 2.2 | 2270X1110X1890 | 900 | |||
| JT2-2 | 矩形 | 2.28 | （M21凸輪）12-21 | <10 | 2-4 | 5-10 | 3 | 3225X1550X2050 | 1640 | |||
| JT3-1 | 梯形 | 3 | 12-30可調 | 50-125 | <10 | 3-6 | ≥0.05 | 7.5-15 | 5.5 | 2745X2000>3030 | 3085 | |
| JT4-2 | 矩形 | 4 | 25-57五種凸輪可調 | <25 | 4-8 | 8-20 | 7.5 | 4240X1990X2750 | 3098 | 大顆粒跳汰機 | ||
| JT4-2A | 矩形 | 4 | 25-57五種凸輪可調 | <25 | 4-8 | 8-20 | 4X2 | 4240X1990X2750 | 3500 | 大顆粒跳汰機雙傳動 | ||
| JT5-2 | 梯形 | 4.86 | 12-30可調 | <10 | 3-6 | 12-25 | 7.5 | 3600X2000X2600 | 4500 | |||
