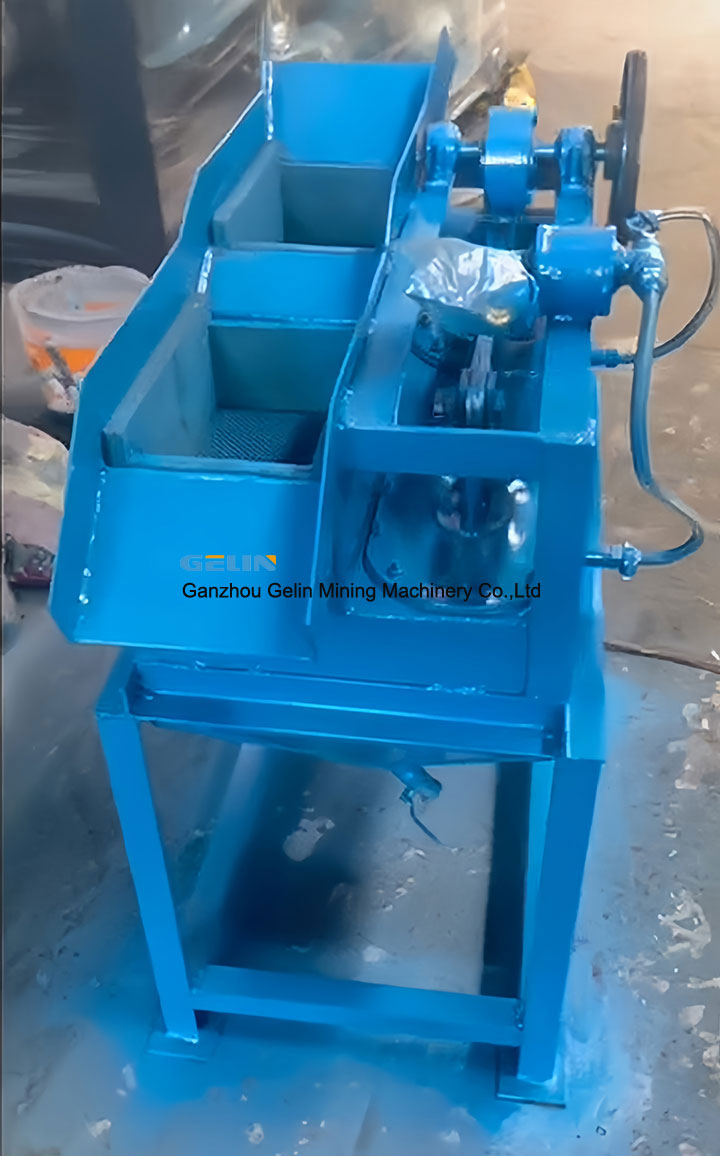

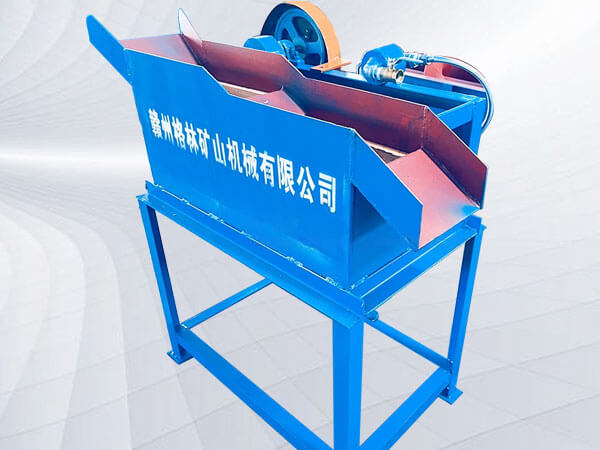

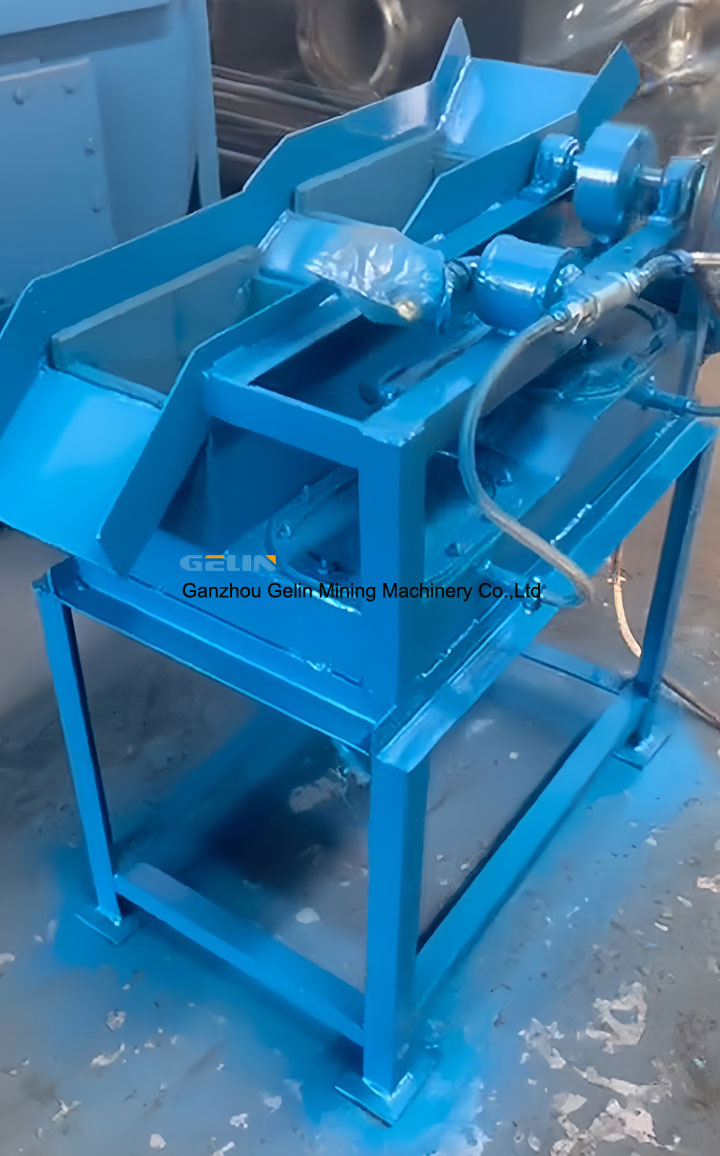

實驗室隔膜式跳汰機

實驗室隔膜式跳汰機


設備簡介：

實驗室隔膜式跳汰機是一種常用于實驗室環境中作為粗選的小型重力選礦設備。這種設備主要用于模擬和測試不同礦物原料在實際生產條件下的分選效果，廣泛用于分選6mm以下的錫、金、鎢、錳、重晶石等具有比重差距的礦石，獲得較好的分選指標。



產品特點：

1、小型化設計: 適合實驗室環境使用，便于操作與維護。

2、高效率: 能夠有效地對各種礦石進行初步選別分析。

3、經濟性: 相對于大型工業設備而言，成本較低，特別適合科研單位或小型企業使用。





結構組成：

它由機架、跳汰室、隔膜室、網室、橡皮隔膜、分水閥以及傳動裝置（偏心機構）等部分組成。

它上部為長方形，而下部為角錐形的兩個洗礦槽，兩個相連，裝在機架上構成一體，各槽各有兩個跳汰區和一個隔膜區，在兩個跳汰區之間用不到底的隔板分開。各槽共助于同一傳動裝置，配水活瓣及補助水管，跳汰區上部跳汰過程靠隔膜往復運動造成水的鼓動來進行礦物分選，隔膜下沖時，在篩板下面供給補助水，補助水用配水活瓣來調節，活瓣與隔膜的動作是同步的，當隔膜下降時活瓣關閉，水不進入跳汰機中，但隔膜上升時，活瓣啟開，因此，減少了跳汰機內下降水流的作用。

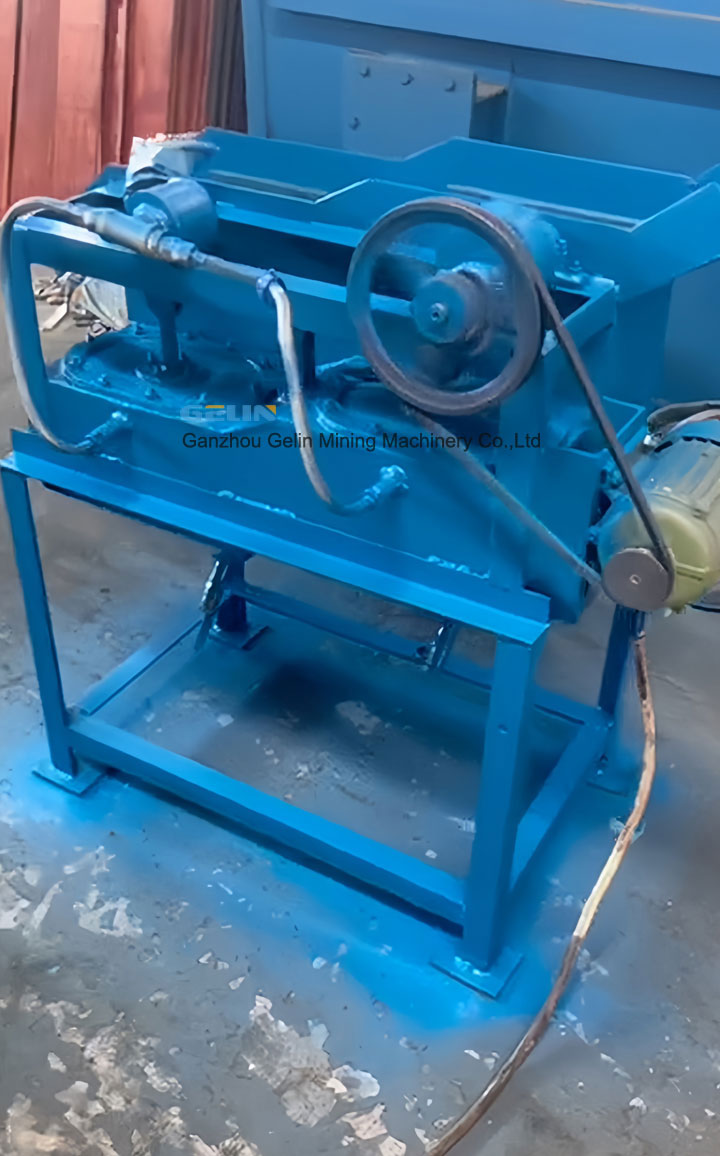

槽體是灰口鐵鑄造而成，隔膜固定在槽體水平鐵墊上密封而不漏，隔膜借助于偏心連桿及隔膜連桿與杠桿相連接，并由杠桿獲得往復運動，因而在工作室造成相應的鼓動，杠桿又與套在軸上的偏心連桿相連接，軸由電動機通過三角皮帶及皮帶輪帶動。

各室的高度不同而成階梯形，原礦經給礦槽送入跳汰室，基于礦物比重不同，被水驅動而分別排出，沉入下層的是比重大的礦物經過截門、膠管（膠管長度需根據實際使用條件決定）進入排礦瓶，在上層比重小的礦物沿溢流槽流出。



工作原理：

跳汰機的工作原理實質是在垂直交變介質流（水或空氣）的作用下使比重不同的礦物原料按照比重分層。

跳汰選礦的結果是使比重不同的礦物原料在跳汰機分選槽中的刻度上占據不同的位置，比重較大的占據下層，成為重礦物或精礦，比重較小的古據上層，稱為輕礦物或尾礦。之后通過特殊的裝置將比重不同的兩個原料層分別排出，得到精礦和尾礦。生產過程中原料不斷給入跳汰機，產生分層并不斷排出機外，這就形成了連續的跳汰選礦過程。



主要技術參數：


規格型號XCT100*150XCT200*300
跳汰室尺寸150*100mm300*200mm
跳汰室數目
2個
2個
跳汰室面積
0.03m2
0.06m2
給礦粒度
≤3mm≤6mm
處理能力
20-70kg/h
≤700kg/h
偏心沖程≤20mm≤32mm
沖次
420次/分鐘
346次/分鐘
篩下水的最大量0.117L/S
0.117L/S
篩上水的最大量0.1L/S
0.1L/S
電機功率
0.4kw
0.75kw
外形尺寸
750*520*1310mm1110*520*1310mm
重量150kg175kg



應用領域：

1、用于赤鐵礦、褐鐵礦、鏡鐵礦、硫鐵礦、錳礦、銻礦、汞礦、鎢礦、錫礦、重晶石、天青石、螢石等金屬與非金屬礦物選礦。

2、可用于硅錳渣、鎳鐵渣、鉻鐵渣等金屬冶煉渣的回收和處理。



實驗室隔膜式跳汰機的安裝與試驗：

實驗室隔膜式跳汰機安裝在車間平地上或案臺上，若為輔助設備或與其它設備相配置時，應考慮到給礦、排礦及檢查修理等工作的方便，跳汰機安裝地點應有220/380伏的電源，補助水壓為0.6-2kg/cm2 。

當跳汰機安裝完成后應以水平儀進行水平的檢查不得有歪斜現象，接通電源進行空車試驗不少于2小時，如一切順利則進行負荷試車，負荷試車時應以正常操作規程進行，試車結果合格后，再正式投入使用。

注意：每當機器移動，一定要將機器固緊在木板上。



實驗室隔膜式跳汰機的使用與調整：

實驗室隔膜式跳汰機的兩個槽是相等的，而安裝高度不同，以便易于從第一室流入第二室的連續作業，礦物原料由給礦槽送入跳汰室，借隔膜作往復運動而獲得鼓動水流，礦物借水力作用而移動。因此，隔膜的沖程大小有很大的意義。

沖程和沖次主要決定于被處理物質的粒度。被處理物質越粗，則所需沖程愈大，而沖次愈少。調節隔膜沖程大小時，要考慮到所采用的沖程能保證人工床有很好的活動性。當其他條件相同時，厚的人工床或高的尾板需要較大的沖程以便能克服較大的阻力。

隔膜下沖時人工床在某一時期內，應當成為浮懸狀態，不但不破壞其完整性，當轉為吸入行程時，吸力不應大得使礦粒過分緊密。

為調節隔膜沖程，松開偏心瓦螺釘，調到所需距離后，再重新緊固，同時應注意兩個隔膜的沖程應相等。

所選礦物達到要求或玻璃瓶注滿礦物后，可將截門關閉，將排礦瓶中礦物取出。



實驗室隔膜式跳汰機的注意事項：

實驗室隔膜式跳汰機一下潤滑點需要注意：

1、跳汰機的偏心軸承及各主軸軸承均系滑動軸承，每隔連槽工作8小時注濃厚潤滑油一次。

2、電動機的軸承每隔6個月更換優質濃厚潤滑油一次。
