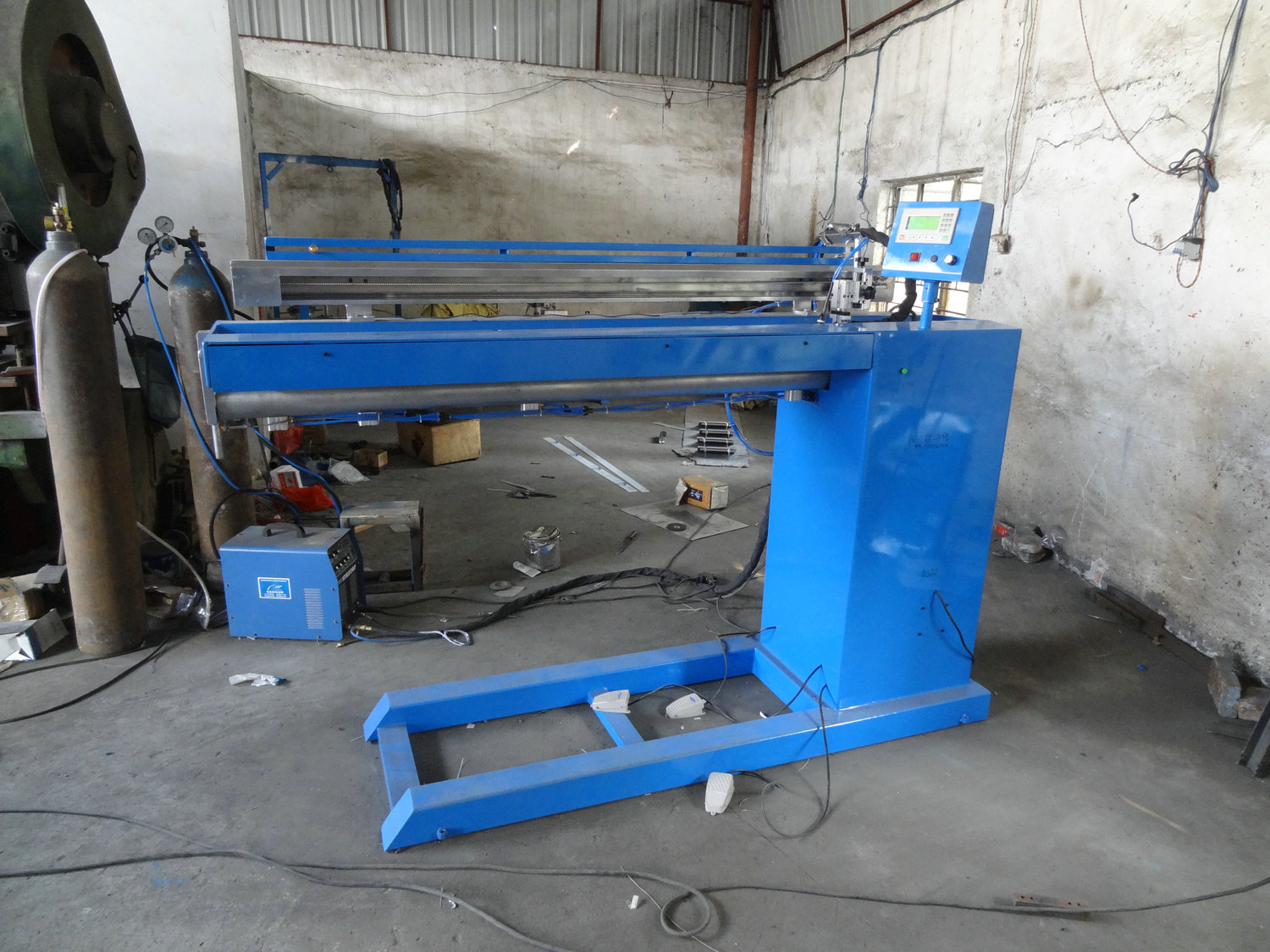

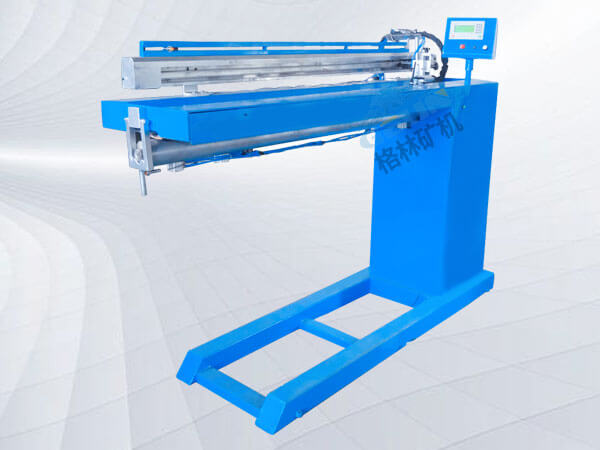

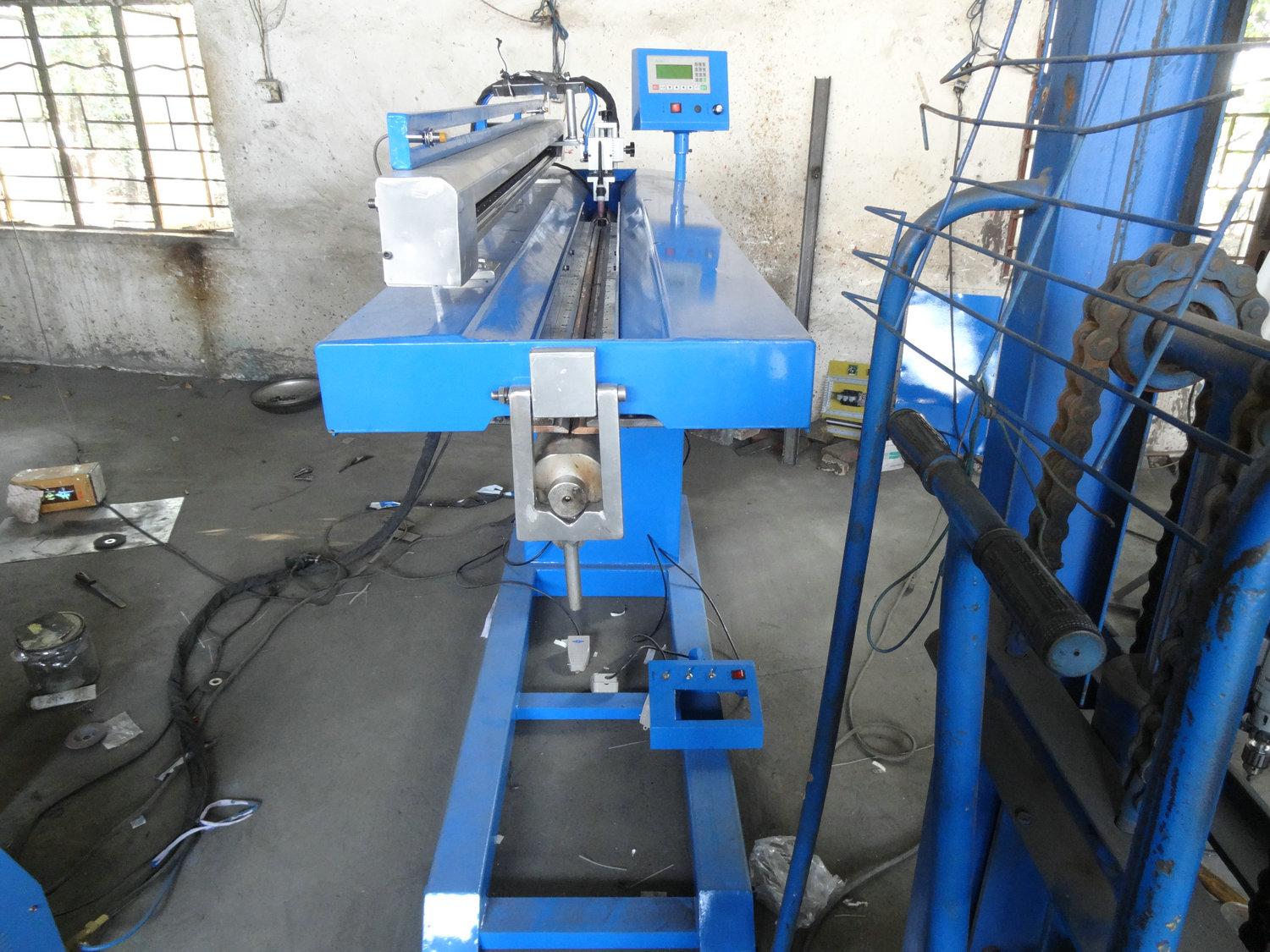

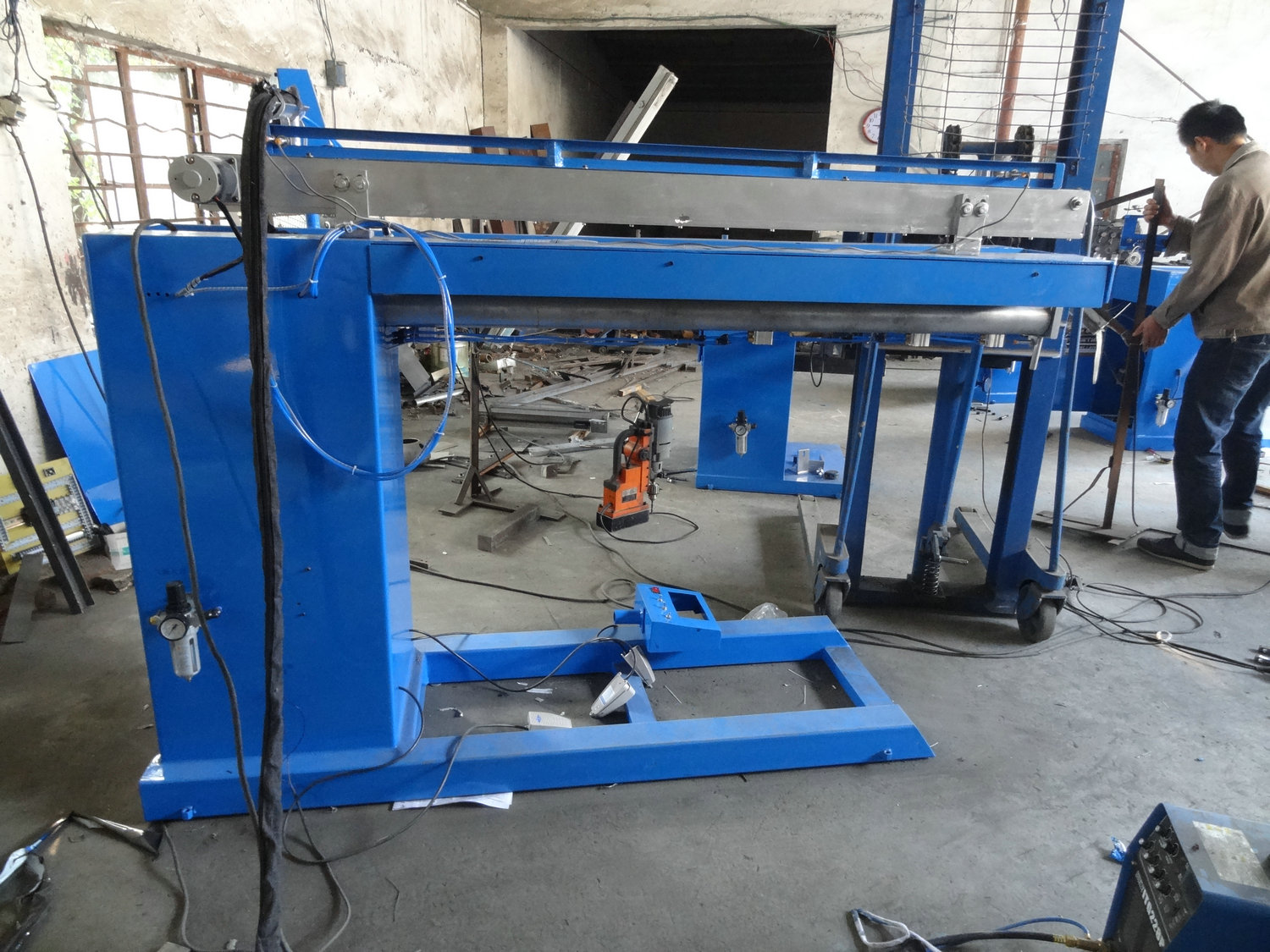

自動直縫焊機
產品慨況：
該設備主要適用于各種筒體，軸體環形焊縫的自動焊接，如傳動軸、車橋、液壓油缸、推桿、活塞桿、壓力容器、水箱、管接頭、法蘭、消聲器、儲氣筒、空壓機等環形焊縫。實現自動控制焊接全過程，焊機采用氣動控制，焊接對象滾輪支撐，尾座氣缸推動壓緊—>焊槍到位—>旋轉焊接—>復位；焊槍帶有擺動機構、自動提升機構、微調機構，焊機可實現連續多圈焊接，適合多種深度及寬度焊縫，每圈電流電壓可預設定，程序控制起弧，收弧電流，焊接程序互鎖，質量可靠，焊縫光滑美觀，大幅度提高工作效益，是機械行業設備，選配焊機：氬弧焊、二保焊。
結構特點：
焊接機主機采用懸臂結構，機架由鋼材料折彎焊接而成。
氣動琴鍵式壓緊結構，沿直縫兩側緊密排列，保證對接焊縫在整個焊接長度范圍內均勻壓緊；左右琴鍵壓指的間距可調整，以適應不同工件的焊接。
根據工件的厚度尺寸可采用氣囊式或氣缸式，保證有足夠的壓緊力，防止焊接過程中的熱變形。
焊接芯軸鑲嵌有銅制胎具，提供焊接背氣保護功能；根據筒體或平板工件加工不同焊接工藝槽，達到單面焊接，雙面成形的效果。
焊接芯軸與琴鍵壓指間距可調，可適應不同工件焊接要求； 焊槍行走采用直流電機驅動，齒輪齒條傳動，軌道面經磨削加工，行走平穩，焊接穩定可靠，焊槍定位采用氣動式定位，并且通過螺紋調節滑塊微動調節。
所有氣管、電纜安放在拖鏈內，外觀整潔美觀，同時避免線纜斷線。
產品規格及技術參數：
性能參數 型號 | 有效焊接長度mm | 焊接厚度 mm | 最小筒體直徑mm | 最大筒體直徑mm | 焊接速度mm/min | 行走精度 mm |
ZF300 | 320 | 0.25-3 | 45 | 600 | 100-1500 | +0.1 |
ZF500 | 520 | 0.25-3 | 60 | 700 | 100-1500 | +0.15 |
ZF800 | 820 | 0.25-3 | 80 | 800 | 100-1500 | +0.15 |
ZF1000 | 1020 | 0.3-3 | 100 | 1000 | 100-1500 | +0.2 |
ZF1200 | 1220 | 0.3-3 | 100 | 1000 | 100-1500 | +0.2 |
ZF1300 | 1320 | 0.3-3 | 100 | 1000 | 100-1500 | +0.2 |
ZF1500 | 1520 | 0.3-3 | 100 | 1600 | 100-1500 | +0.2 |
