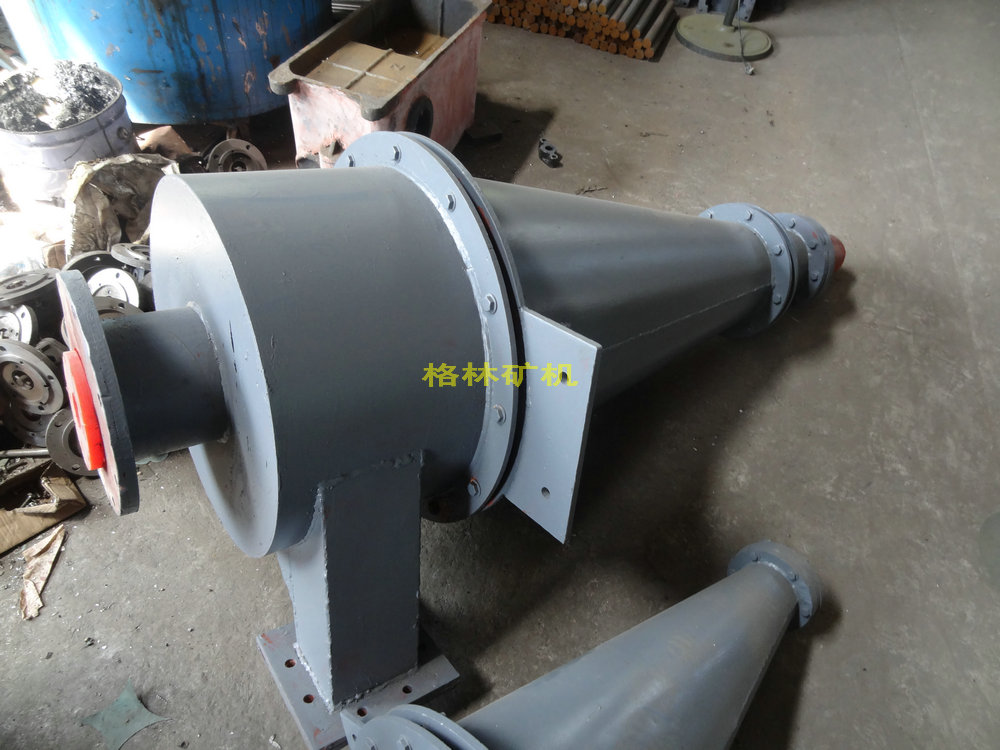

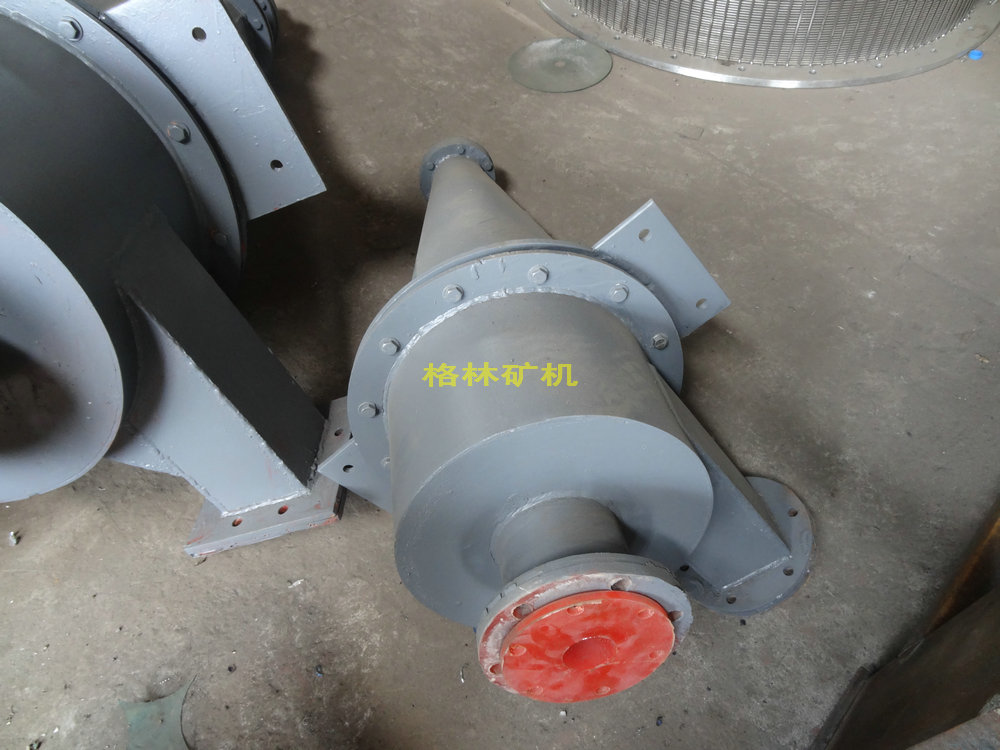

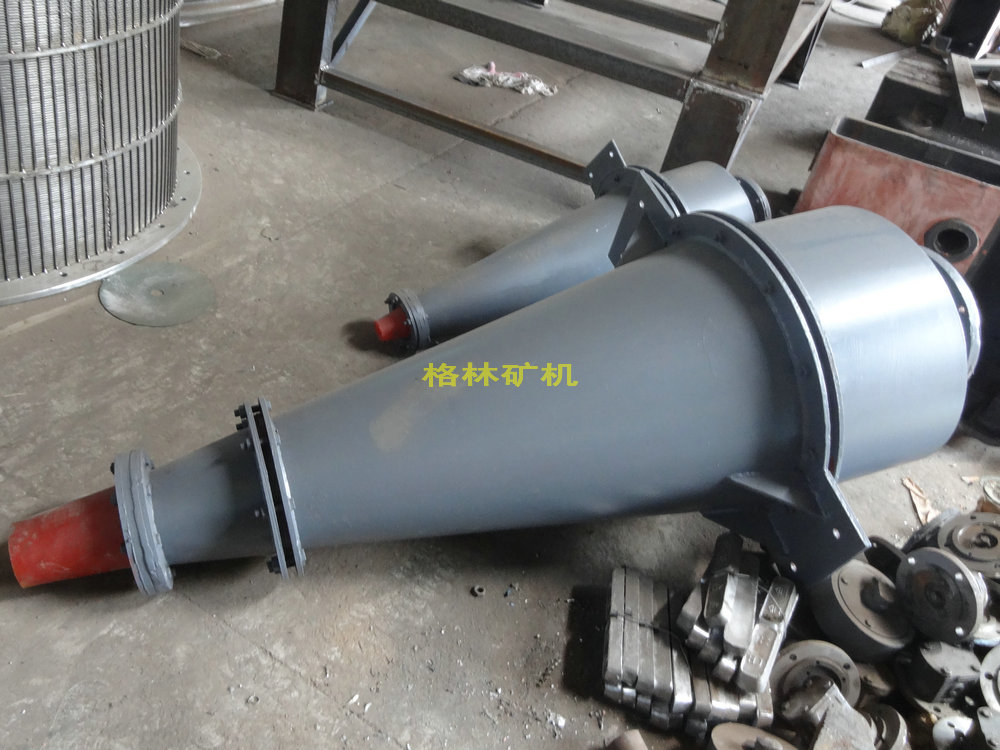

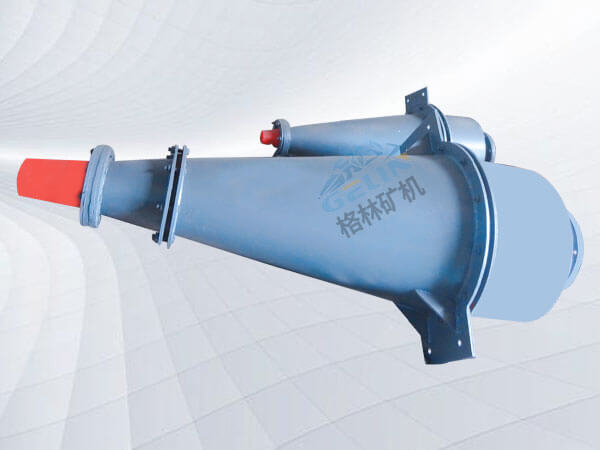

水力旋流器
產品概況：
水力旋流器是用于分離去除污水中較重的粗顆粒泥砂等物質的設備。有時也用于泥漿脫水。分壓力式和重力式兩種，常采用圓形柱體構筑物或金屬管制作。水靠壓力或重力由構筑物（或金屬管）上部沿切線進入，在離心力作用下，粗重顆粒物質被拋向器壁并旋轉向下和形成的濃液一起排出。較小的顆粒物質旋轉到一定程度后隨二次上旋渦流排出。
產品的結構及原理：

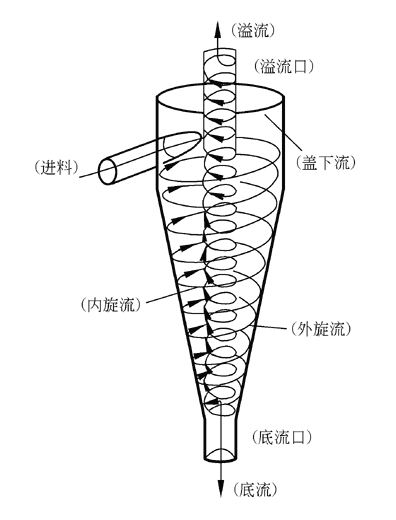

水力旋流器由上部一個中空的圓柱體，下部一個與圓柱體相通的倒椎體，二者組成水力旋流器的工作 筒體。除此，水力旋流器還有給礦管，溢流管，溢流導管和沉砂口。
水力旋流器用砂泵（或高差）以一定壓力（一般是0.5～2.5公斤/厘米）和流速（約5～12米/秒）將礦漿沿切線方向旋入圓筒，然后礦漿便以很快的速度沿筒壁旋轉而產生離心力。通過離心力和重力的作用下，將較粗、較重的礦粒拋出。
水力旋流器在選礦工業中主要用于分級、分選、濃縮和脫泥。當水力旋流器用作分級設備時，主要用來與磨機組成磨礦分級系統；用作脫泥設備時，可用于重選廠脫泥；用作濃縮脫水設備時，可用來將選礦尾礦濃縮后送去充填地下采礦坑道。
水力旋流器無運動部件，構造簡單；單位容積的生產能力較大，占面積小；分級效率高（可達80%～90%），分級粒度細；造價低，材料消耗少。
產品規格及技術參數：
| 型號 | 單位 | FX125 | FX150 | FX250 | FX300 | FX350 | FX500 |
| 直徑 | mm | 125 | 150 | 250 | 300 | 350 | 500 |
| 給礦壓力 | MPA | 0.06-0.35 | 0.06-0.35 | 0.06-0.35 | 0.04-0.3 | 0.04-0.3 | 0.03-0.3 |
| 錐角度 | ° | 20 | 20 | 20 | 20 | 20 | 20 |
| 溢流粒度 | mm | 1 | 1.5 | 3 | 5 | 6 | 10 |
| 分級粒度 | um | 20-74 | 30-74 | 30-100 | 40-100 | 50-150 | 74-220 |
| 給料口直徑 | mm | 26 | 36 | 55、74 | 64、75 | 80 | 120、130 |
| 沉砂口直徑 | mm | 8、12、18 | 12、16.20 | 18、25、35 | 25、34、40 | 45、60、70 | 65、80、100 |
| 處理量 | m3/h | 8-15 | 11-20 | 40-60 | 45-85 | 60-100 | 140-220 |
| 外形尺寸 | mm | 210/185/620 | 280/295/690 | 540/480/1180 | 665/585/1310 | 775/605/1765 | 850/790/2050 |
| 重量 | kg | 10 | 20 | 72 | 108 | 182 | 495 |
