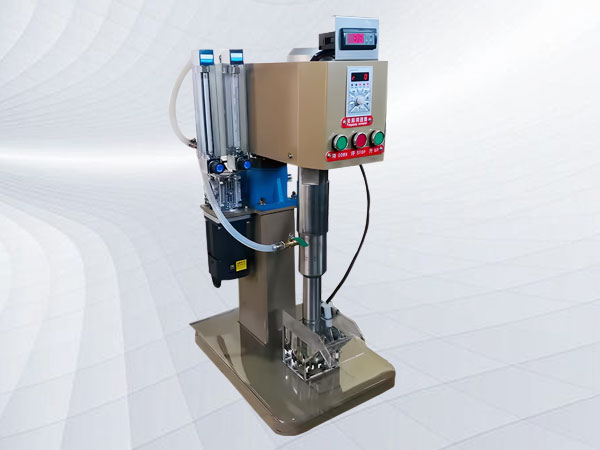

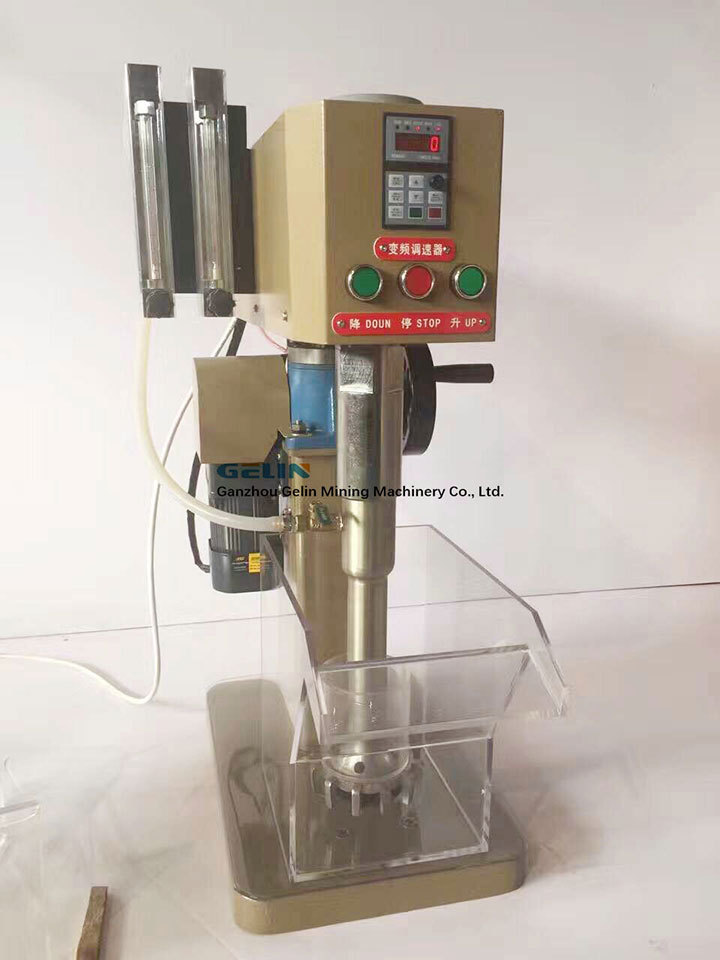

XFD-12多槽浮選機（不銹鋼款）
產品概況：
XFD-12多槽浮選機（不銹鋼款）是一種專為實驗室和小型生產環境設計的高效浮選設備，適用于礦物加工、冶金工程等領域的樣品處理。廣泛用于35目以下粒級的有色、黑色、非金屬及煤的浮選；也可用來進行125-3000g浮選試樣的浮選試驗。
不銹鋼浮選槽具有耐腐蝕性強、機械強度高、耐高溫、易于清潔與維護等特點。
結構組成：
XFD-12型實驗室浮選機由升降機構、機械無級變速機構、機頭部分、定子、轉子部分，和控制開關等主要部件組成。
所有部件均與立柱聯接。主軸按順時針方向轉動，運動由電動機皮帶通過三角皮帶經主軸皮帶輪傳至主軸帶動葉輪旋轉，松開調速拼帽旋轉調速螺絲即可調整葉輪轉速，轉速表用連軸節與主軸上端連接，測定葉輪轉速。
主軸葉輪升降是借搖動手柄，同時拉出把手進行，當搖到所需位置后，放回把手，主軸即固定在該位置上。
槽子由槽底下四個圓柱銷固定在底座的方孔上。
產品規格及技術參數：
XFD-12技術參數 | |
選槽容積(L) Groove capacity | 0.5、0.75、1、2、4、8 |
葉輪轉速(轉/分） Rotary speed of imrller(RPM) | 700-2000 |
給礦粒度(mm) Feeding granularity | 0.2 |
電動機 Motor | JW8324型 250W |
葉輪直徑(mm) Diameter of impeller | φ54、φ73、φ95 |
外形尺寸(mm) Boundary dimension | 560x460x860 |
重量(kg) Weight | 58 |
產品優勢：
1、一機多槽，主機利用率高。

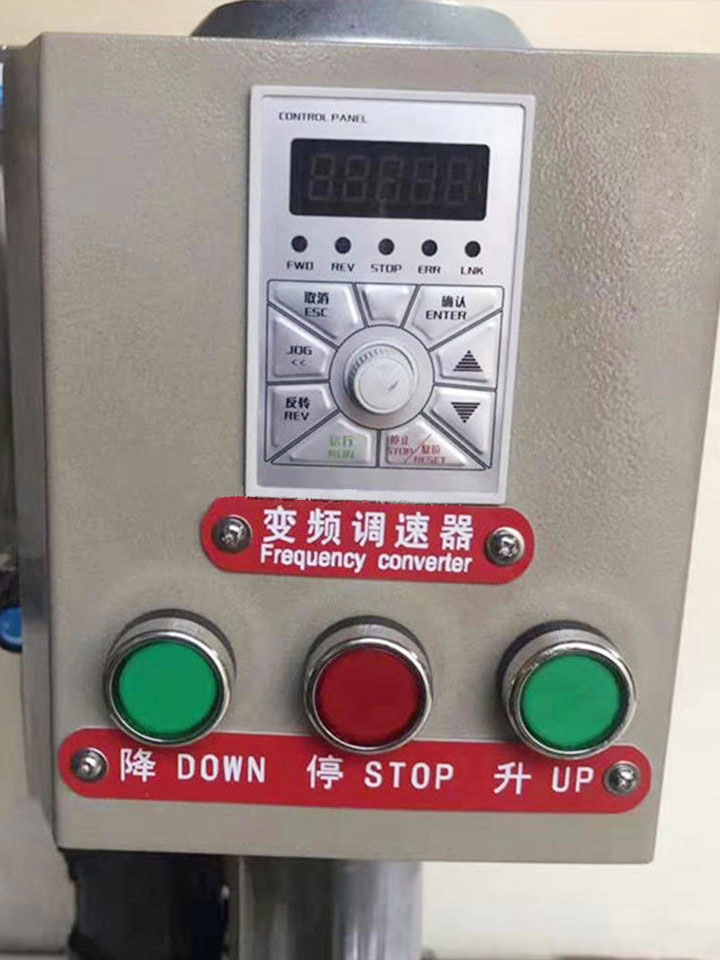

2、采用交流變頻器，選礦速度調節范圍廣，變速平穩，浮選速度快，選別指標好。
3、葉輪攪拌速度，液晶數字顯示，調整方便準確，運轉可靠。
4、葉輪低速攪拌時，具有吸氣量大，氣量可以調節的特點。
5、電機和葉輪攪拌部分的上下運動，只需輕輕旋轉右邊的把手即可。
工作原理：
XFD-12多槽浮選機通過氣泡浮選技術實現有用礦物與脈石礦物的選擇性分離。將待處理的礦石磨細后制成礦漿，并加入適量的浮選藥劑（如捕收劑、起泡劑等）。這些藥劑的作用是調節礦物表面性質，使得目標礦物能夠選擇性地附著在氣泡上。每個浮選槽內配備有機械攪拌器或空氣壓縮機系統，用于向礦漿中通入微小氣泡。通過調節氣量控制閥，可以精確控制進入每個浮選槽的氣體流量，以優化浮選效果。在藥劑的作用下，目標礦物顆粒會變得親水性降低，疏水性增加，從而更容易附著在氣泡表面。隨著氣泡上升，附著在其上的礦物顆粒也隨之被帶到礦漿表面形成泡沫層。浮選槽頂部設有刮板裝置，用于將形成的泡沫層（含有富集的目標礦物）刮取并收集到指定容器中。這一過程確保了有用礦物的有效回收。未附著氣泡的脈石礦物則留在礦漿底部，作為尾礦通過排礦口排出系統。
多槽浮選機的安裝、調試與操作：
浮選機安裝在工作臺上，可用四個底座螺絲調整水平。
電動機接電時，應檢查氣旋轉方向、要求電動機帶動的主軸葉輪按順時針方向轉動。
浮選機的轉速是由直接位于機蓋上面的手把調節。只有當機器運轉時才能調節轉速。
浮選機葉輪升降是通過搖動手柄，同時拉出小把手實現。注意葉輪升降過程中，小把手不能放回；待位置確定后放回。同時注意小把手拉出、放回要輕放。升降機構為適應攪拌條件，可固定于任何需要的高度。

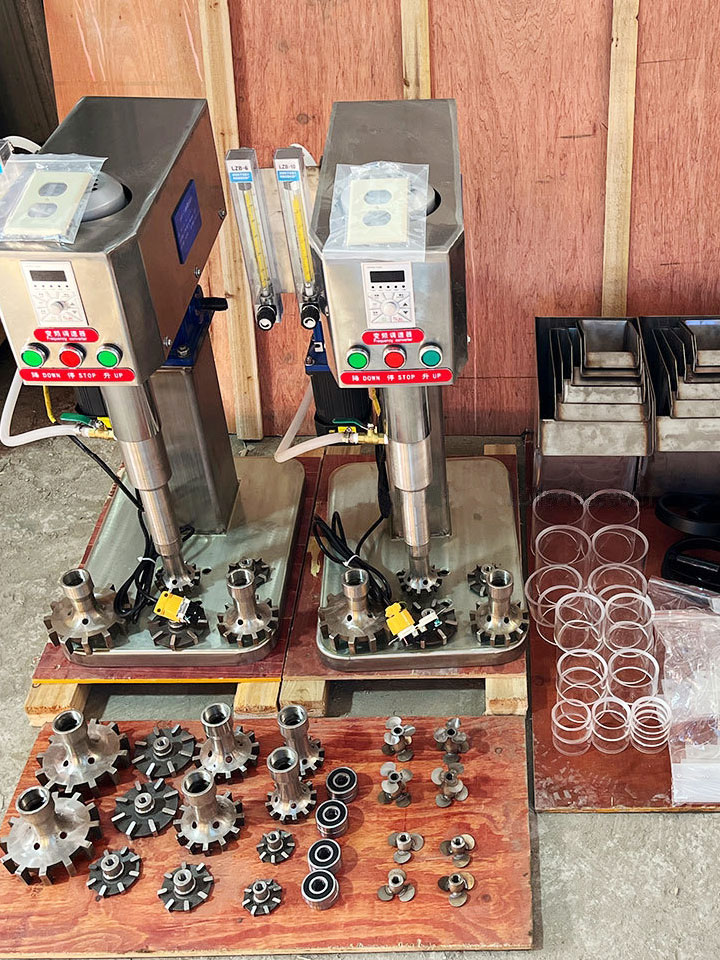

葉輪、定子、空心軸可換。其葉輪與主軸右旋螺絲聯接，定子與空心套左旋螺絲聯接，空心軸與機頭左旋聯接，更換時注意旋轉方向。
循環筒由三根橡膠帶均稱地與定子連接。
轉速表與主軸可根據需要接通或脫開，把轉速表針轉動90°即可接通讀轉數，順時針轉動90°時則脫開。
機蓋安裝注意機蓋上的轉速表聯軸節對準襯套孔，調速螺絲旋到高位置時，才能壓緊固定螺母。
三角皮帶安裝：將電機固定軸沿機頭孔滑動，調好松緊度，擰緊機頭兩邊的固定螺絲，將電機固定，適當加大量皮帶的距，可獲得較高的主軸轉速，相反適當減小距則可能獲得較低的轉速。
擦洗器安裝：卸下空心軸，擰上附件XFD-12-00-05軸承壓蓋，在主軸螺絲上安裝附件XFD12-00-03單向攪拌葉輪或XFD-12-00-04雙向攪拌葉輪，XFD-12-00-02攪拌箱安裝在底座方孔上。通常以70-75高濃度礦漿，轉速約800轉/分時，擦洗效果好。
多槽浮選機保養及注意事項：
空心軸上的氣門是氣路切斷和接通的主閥門，流量計上的閥門是微調閥門，注意啟閉順序，防止礦漿沖入流量計內。開啟時應為：啟動電機-開主閥門-開微調閥門；停機時應為：關主閥門-停電動機。
空心軸上端的密封圈應定期檢查，防止因其損壞而使礦漿漏入軸承而破壞。
安裝及檢修后，初運轉時均應檢查在清水中的氣密性，即在關閉主閥門，啟動主軸，啟動后在定子四周無氣泡射出，所加清水應與槽子的名義容積相符，其轉速為不從循環筒抽筋空氣時的高轉速。
本機運轉部分的潤滑無特殊要求；轉速表定期注入儀表油。
流量計脫離系統后，本機的吸氣量發生很大變化，使用時應注意。
