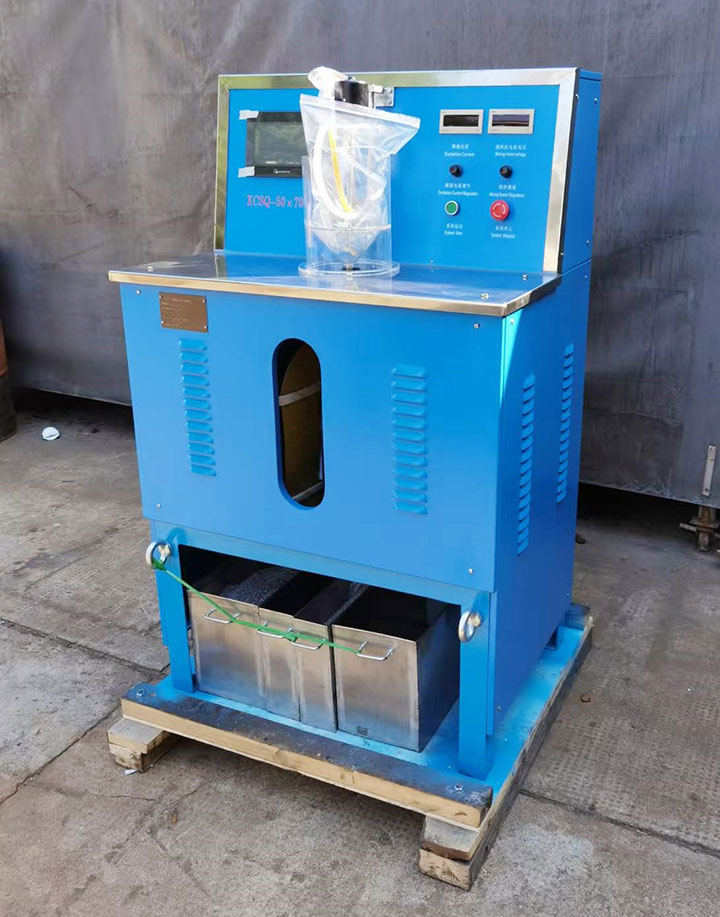

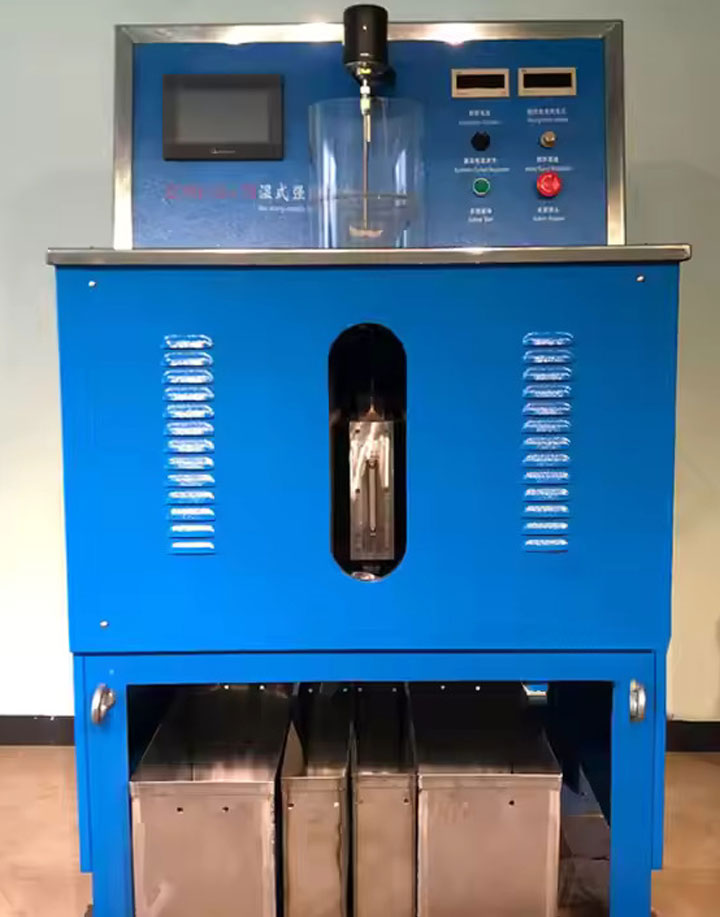

CSQ-50×70濕式強磁選機

設備簡介：

XCSQ-50×70濕式強磁選機是一種專門設計用于處理細粒級礦物的高效磁選設備。它適用于粒度小于0.5mm的礦物，特別是對于弱磁性礦物（如紅鐵礦、鉻鐵礦等）的富集具有顯著效果。該設備通過水作為介質來實現礦物的分離。廣泛應用在金屬選礦實驗室、礦業工程實驗、中間實驗廠中，對低品位氧化鐵礦石的實驗非常有效，只需少量試樣即可獲得檢驗礦物含鐵量技術指標。注意，該設備不宜進行帶有腐蝕性液體的選礦試驗。

設備特點：

磁力作用面積大

處理能力大

實驗效果好

選別指標好

耐用性強

操作方便

設備結構：

本機由磁系、給礦裝置、接礦裝置、程序控制、分選箱、供水系統、機架、人機界面等部分組成。

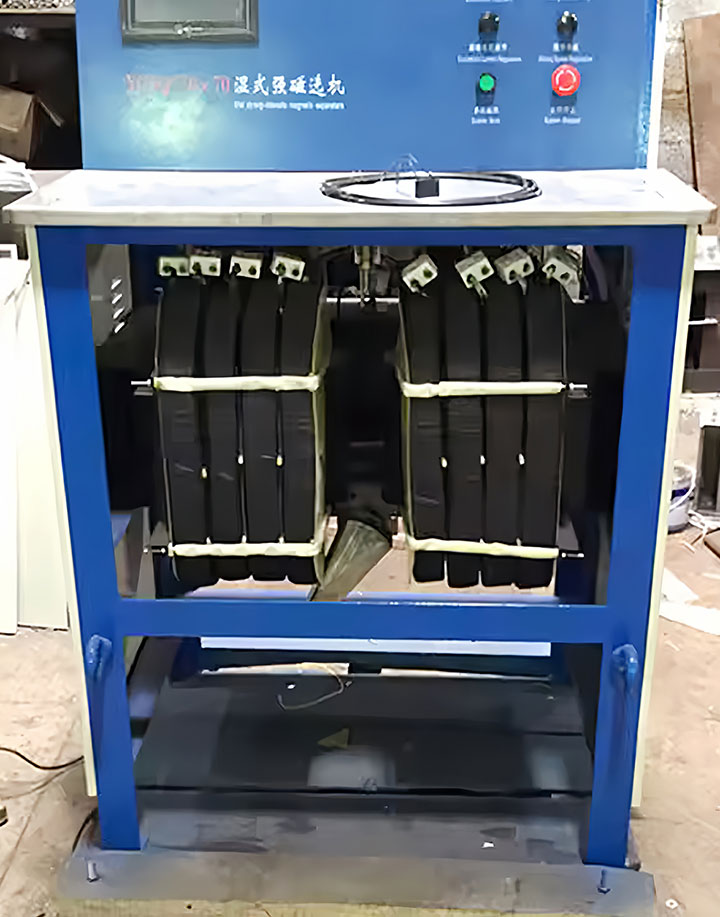

1). 磁系

磁系的鐵芯由五塊DT3電工純鐵組裝成U字型磁路，鐵芯斷面尺寸130*220㎜。激磁繞組用1.18*5.5mm雙玻璃絲包扁銅線繞制成激磁繞圈, 分八個線圈串聯配置在分選區兩側，并設風機強制冷卻激磁繞組。

2).給礦裝置

可編程控制器直線電機通過執行機構控制膠管閥，關閉狀態膠管壓扁，開戶狀態膠管復位。

3).接礦裝置

接礦箱分別為尾礦箱、中礦箱、精礦箱，在程序控制器的控制下，分礦斗自動擺至對應的接礦箱。再通過膠管閥、中礦沖洗電磁閥、精礦沖洗電磁閥的作用下流入對應的接礦箱。

4).電氣及程序控制部分

激磁電流采用單相橋式整流，用SSR調壓模塊調節充磁電流的大小。

程序控制器采用可編程控制器（簡稱PLC模塊），是控制各項動作的核心部件。

5).分選箱

由兩塊DT4純鐵齒板和兩塊鋁質擋板組成分選箱，其中裝有三塊雙齒板，間隙分別為1.5mm、2mm和3mm，可根據需要更換使用。

6).供水系統

由電磁閥、管路、總水閥、水量調節閥等組成。中礦水量調節閥、精礦水量調節閥可分別調節中礦沖洗、精礦沖洗的流量。

7).機架

由上機架和下機架組成，下機架支承磁系部分，上機架固定電器部分及工作臺面。

8).人機界面

直觀的人機界面既顯示選礦流程狀態，又能在觸摸屏上設置高速給礦、沖洗中礦、沖洗精礦時間，還能控制本機控制系統的啟動、停止、暫停狀態。并能通過“操作說明窗口”、“曲線圖窗口”功能按鈕分別檢查閱讀說明和激磁電流曲線圖。

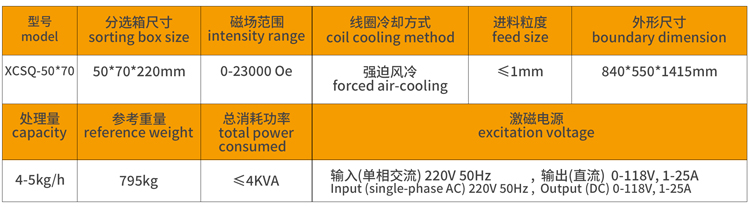

主要技術參數：


工作原理：

本機在PLC模塊的控制下，在初始狀態自動復位：即給礦閥置關閉狀態，分礦斗置尾礦位置。并設置過渡過程延時3S，以免相互混樣，即，分礦斗在“尾礦”“中礦”“精礦”作用過程停留3S。

選別工作過程是：攪拌桶內礦漿經給礦閥及扁嘴進入分選箱內，非磁性礦粒在重力的作用下沿齒板間隙落入尾礦桶中，磁性礦粒在磁場的作用下吸附在齒板上。給礦后，分礦斗擺至中礦桶上部，中礦沖水電磁閥開啟，(流量可調節中礦沖水閘閥)，沖洗分選箱中夾雜的非磁性礦粒。然后分礦斗擺至精礦桶上部，同時切斷充磁電源。待分選箱磁場消失后，精礦沖水電磁閥開啟，將吸附在齒板上的磁性礦粒沖入精礦桶內(沖水量由精礦閘閥調節)。完成一次選別循環后，PLC復位，進行下一次選別循環。最終達到磁性礦與非磁性礦分離的目的。

應用范圍：

·適用于實驗室選別細粒嵌布的赤鐵礦、假象赤鐵礦、褐鐵礦和菱鐵礦，和一些稀有金屬礦物的處理。

·適用于對低品位氧化鐵礦石的實驗。

·適用于對錳礦、海濱砂礦、錫礦、玻璃砂等礦石的實驗分選。
